游泳計時記分系統使用手冊
（ECT-FL16游泳計時記分一體機）
游泳電子計時計分系統適用于自由泳.蛙泳.仰泳.蝶泳.接力賽等計時，它能自動精確的記錄下每個參賽運動員的比賽成績，準確的判定名次并及時提供成績清單和顯示各比賽要素。該設備也可用于日常訓練作為監視記錄設備。它符合國際游泳聯合會有關規則，是游泳競賽必不可少的現代化設備。
這套設備適用于長50米或25米，泳道寬2.5米游泳池。能完成50米，100米，200米，400米，800米，1500米等多項目的單項或接力比賽的計時工作。
多軟件并行工作，為比賽計時提供一個熱備份成績，能自動記錄成績和判別名次。計時分辨率達到千分之一秒，誤差不超過千分之一秒。
比賽過程中每一次運動員碰板后，打印機能同步打印出成績及運動員本趟次的名次。如果需要也可以在比賽結束后重打印分段及終點成績。
在主機的監視器上模擬顯示游泳池和計時設備，通過監視器可以觀察到整套計時設備的工作狀態。在比賽過程中可以同步顯示各泳道運動員的成績。
有校正和處理犯規的功能。
比賽過程中，能實時將比賽計時及各泳道運動員成績傳送至顯示屏，有效成績顯示到百分之一秒。
具備搶跳檢測功能，即可以檢測運動員的出發反應時間。
兩套發令系統可在兩個不同點發令，兩種形式的發令（槍聲或手動電笛）通過擴音系統將發令槍聲傳送至每一出發臺。
同時發令主機可外接不間斷電源（UPS）供電，若斷電停電，系統仍可工作一個小時左右。

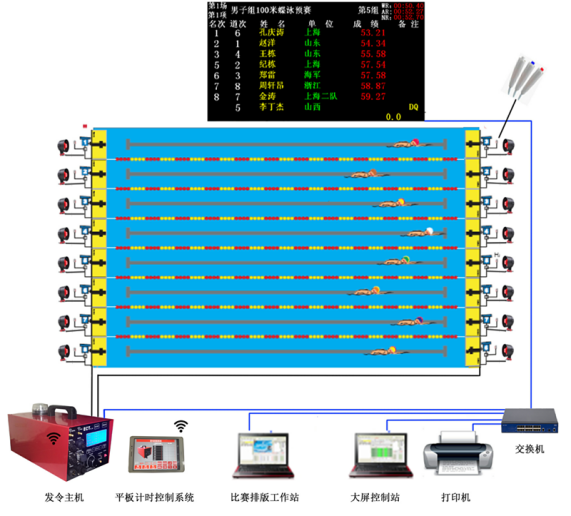

系統設備連接圖：
工作原理
全套設備是一個以單片微型計算機為核心的實時信息處理系統，控制終端是兩臺具有液晶顯示屏筆記本型計算機。不斷的對外部傳感器信號進行檢測和計時。
當全系統處于待命狀態時，一旦有發令信號傳入，兩臺主機即同時啟動計時，與此同時發令信號通過擴音系統將發鈴聲響傳至每一個出發臺，使參賽者同時聽到發令信號，在每條泳道得兩端池壁上，各裝有一塊1厘米厚的國際通用觸摸板，這是一個壓力傳感器，當運動員到達并用一定力量觸動它時，就產生一個脈動信號，計算機立即記錄，經過運算處理，得到該運動員的成績和名次，這些數據很快由打印機打印出來。同時在主機顯示屏和成績公告顯示牌上顯示出運動員的成績。
由于在泳道兩端都安裝有觸摸板，50米，100米的分段成績也可記錄下來。
系統介紹
為了保證游泳計時計分系統的可靠運行，用戶首先必須熟悉系統各個部件的主要功能、操作方法及輸入輸出方式。
發令主機系統
它是信息處理系統的核心。所有的外部設備都在它的管理下運行，組成一個協調的工作系統，裁判人員需要開啟發令系統才能進行其它比賽設備的操作控制。充分了解發令系統的功能，熟悉它的操作是十分重要的。
系統控制（平板發令系統）
系統控制（平板發令系統）是專用的微型計算機，它是便捷式控制平臺。當所有的外部設備進入正常運行狀態時，裁判人員啟動發令主機后主要在平板發令系統進行比賽的操作控制。裁判人員需要熟悉功能，熟練操作。
泳道解碼模塊
用于連接發令系統、出發臺、觸摸板、盲表、揚聲器、出發臺LED燈（殘運會）等設備，實現通訊控制對各個設備的控制及數據讀取功能，安裝在每個泳道兩端。
解碼模塊連接方式如下：
觸摸板
觸摸板是游泳計時設備中的關鍵部件之一，由它傳遞運動員到達的信號。因是采用壓力傳感方式，固有一定工作靈敏度，在使用時應注意。該觸板符合國際泳聯的規定。
形狀如下圖所示：
出發臺面板
出發臺面板也是游泳計時設備中的關鍵部件之一，內裝壓力傳感器，與觸摸板配合可以判斷運動員是否搶跳。
盲表
盲表是在比賽過程中防止觸摸板失靈而采取補救措施得部件。
泳道電子記分牌
電子記分牌用于顯示游泳比賽的時間、成績及排名的，多用于沒有LED顯示屏的場館，同時可按要求定制成四泳道或八泳道。
實現功能：
1:顯示滾動時鐘
2:顯示1-4泳道比賽成績 排名
3:顯示犯規狀態 及犯規時間 起跳時間
記分牌系統聯接圖片
發令系統所有設備的安裝及啟動
系統聯接圖標說明
軟件顯示界面:
成績顯示界面：可點擊打印成績完成打印。
平板控制軟件：
平板控制系統同時具有中、英文操作顯示界面：
游泳計時記分系統
